Modèle à réservoir (HU)

De Wikigeotech

Traduction anglaise : Reservoir model

Dernière mise à jour : 16/11/2022

Famille de modèles conceptuels généralement destinés à simuler la transformation pluie-débit sur un bassin versant, consistant à imaginer le système comme un ensemble plus ou moins compliqué de réservoirs débitant les uns dans les autres et supposés représenter les différents compartiments hydrologiques du bassin versant (figure 1).

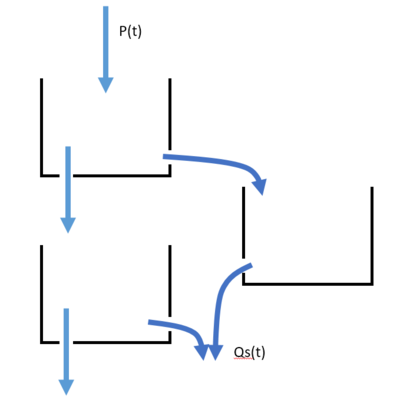

Figure 1 : Exemple de modèle à réservoir.

Fonctionnement des modèles à réservoir

Chacun des réservoirs constituant le modèle est régi par trois équations :


$ \frac{dV_s(t)}{dt} = Q_e(t) – Q_s(t)\quad(1) $


  • une équation de stockage reliant le volume stocké dans le réservoir au niveau de remplissage de ce dernier :


$ V_s(t) = f(H(t))\quad(2) $


  • une ou plusieurs équations de vidange reliant le débit de sortie vers l'aval ou vers un autre réservoir au niveau de remplissage et/ou à un autre paramètre (par exemple au temps, à l'évapotranspiration, etc.), par exemple :


$ Q_s(t) = g(H(t))\quad(3) $


Avec :

  • $ V_s(t) $ : volume stocké à l’instant $ t $ ;
  • $ Q_s(t) $ : débit à l’exutoire à l’instant $ t $ ;
  • $ Q_e(t) $ : débit entrant à l'instant $ t $ ;
  • $ H(t) $ : Hauteur d'eau dans le réservoir à l’instant $ t $.

Il est également possible de simplifier cette représentation en écrivant directement l'équation de stockage en fonction des débits entrants et sortants (et éventuellement du temps) :


$ V_s(t) = f(Q_e(t), Q_s(t), t)\quad(4) $

Intérêt et limites des modèles réservoirs

Parmi les modèles à réservoir, le plus utilisé en hydrologie urbaine figure le modèle du réservoir linéaire. Ce modèle très simple est constitué d'un seul réservoir.

Des modèles plus complexes sont souvent mis en œuvre en hydrologie générale, en particulier dans la vaste famille des modèles de type GR. Leur simplicité permet de les utiliser pour des simulations continues et leur structure permet de coupler facilement des modèles fonctionnant à des pas de temps différents. Par exemple un modèle fonctionnant au pas de temps journalier peut permettre de connaître l'état de remplissage des réservoirs susceptibles de servir de condition initiale à un modèle fonctionnant à un pas de temps horaire (voire plus court) pour simuler plus précisément la période de crue.

Des plates-formes intégrées permettent facilement de construire des modèles spécifiques constitués de différents réservoirs et capables de représenter un grand nombre d'ouvrages et/ou de phénomènes (par exemple la plate-forme Hydrobox développée au laboratoire DEEP de l'INSA de Lyon).

Il est important de noter que même si ces modèles fournissent une image facile à visualiser et sont souvent pertinents et efficaces, ils ne constituent cependant que des modèles de comportement des bassins versants. En particulier ils négligent totalement les temps de transfert d'eau.
