Traduction anglaise : Fractal

Dernière mise à jour : 2/8/2020

Néologisme créé par le mathématicien B.Mandelbrot pour désigner certains objets rugueux ou lacunaires dont les propriétés géométriques dépendent de l'échelle à laquelle on les considère.

La notion de dimension fractale est utilisée en hydrologie urbaine dans deux domaines différents :

  • pour caractériser les champs de pluie ;
  • pour analyser le comportement hydrologique des bassins versants.

Modèle fractal de précipitation

Le météorologue canadien Lovejoy (1983) a proposé dans les années 1980, de considérer que la structure temporelle et spatiale des précipitations suivait une loi de variation telle qu'il serait possible de considérer les précipitations comme des objets fractals. La méthode utilisée est la suivante :

  • on appelle $ S_s(L) $la surface couverte par des intensités de pluie dépassant le seuil $ s $ en comptabilisant le nombre $ N(L) $ de surfaces élémentaires de taille $ L.L $ où cette intensité est dépassée ;
  • cette surface est une fonction de $ L $ : $ S_s(L) = N(L) . L^2 $ ;
  • l'analyse de données radar pour une gamme de valeurs de $ L $ montre que $ N(L) $ est proportionnel à $ L^{2-D(s)} $ avec $ D(s) $ différent de $ 2 $.

Ceci signifie que la surface considérée dépend de l'échelle à laquelle on la considère et que cette dépendance est en puissance $ C(s) $ de $ L $ avec $ C(s) = 2 - D(s) $. $ D(s) $ est appelée dimension fractale. $ C(s) $ est appelée co-dimension fractale. Si $ D(s) $ varie lorsque $ s $ varie, le phénomène est dit multifractal. C'est le cas de la pluie.

Dimension fractale d'un bassin versant

La théorie de la dimension fractale peut également être appliquée pour modéliser l'organisation des bassins versants à partir des lignes de drainage. Cette approche est plus facile à mettre en œuvre dans le cas des réseaux d'assainissement pour lesquels il est facile de connaître la structure. Elle permet de rendre compte de la complexité morphologique des réseaux, qu'ils soient ramifiés ou non et de donner un sens plus précis à certains paramètres hydrologiques (lag time en particulier) (Thibault, 1987). Réméniéras (1976) indique par exemple "(cette approche) est sans doute susceptible d'asseoir la modélisation des bassins versants sur des paramètres dont la signification physique sera indiscutable" .

En faisant appel à la théorie de la dimension fractale, la technique de dimensionnement de l'organisation des réseaux d'assainissement revient à vérifier si numériquement son développement spatial à partir de l'exutoire est suffisamment bien approximé par un modèle de la forme :

$ C(u) = a.u^D $

avec :

  • $ u $ : valeur du rayon d'un cercle centré sur l'exutoire ;
  • $ C(u) $ : longueur caractéristique du réseau contenu dans le cercle, mesurée avec la même unité que $ u $.

$ D $ est alors la dimension (non entière en règle générale) du réseau considéré que l'on peut appeler dimension de contenu (Thibault, 1987).

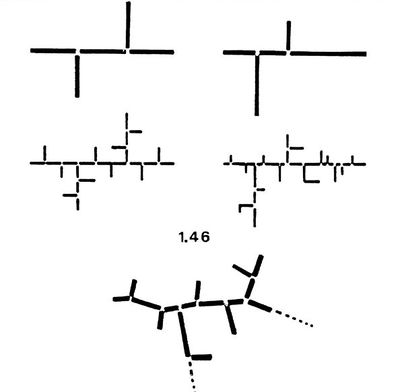

Exemple d'analyse fractale d'un réseau ; Source : Thibault (1991)

Bibliographie :

  • Lovejoy, S (1983) : La géométrie fractale des régions de pluie et les simulations aléatoires ; La houille blanche ; n°5/6 ; pp 431-436.
  • Réméniéras, G. (1976) : L'hydrologie de l'ingénieur ; Paris, Eyrolles ; 251 p.
  • Thibault, S. (1987) : modélisation morphofonctionnelle des réseaux d'assainissement à l'aide du concept de dimension fractale ; Thèse d'état INSA. Lyon ; 303 p.
  • Thibault, S. (1991) : Fractals et structure des réseaux urbains d’assainissement eau pluviale. Flux - Cahiers scientifiques internationaux Réseaux et territoires, Metropolis / Université Paris-Est Marne la Vallée, pp.5-14. téléchargeable sur https://hal.archives-ouvertes.fr/hal-00654988/document
