Etranglement (HU)

Traduction anglaise : Throttling

Dernière mise à jour : 03/01/2024

Dispositif hydraulique consistant à réduire la taille de la conduite pour limiter le débit.

Différents types d'étranglements et modélisation hydraulique

On distingue généralement les étranglements selon leur longueur (voir figure 1).

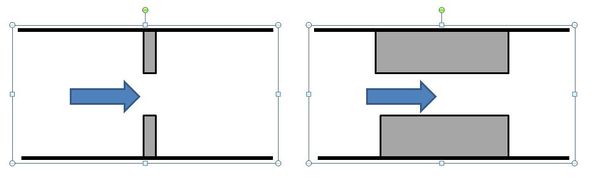

Figure 1 : Les étranglements peuvent être minces ou larges ; ils peuvent également avoir des formes variés.

La relation générale entre le débit écoulé dans l'étranglement et la charge hydraulique à l'amont est de la forme :

$ Q=m.S.\sqrt{2.g.H} $

Avec :

• $ g $ : accélération de la pesanteur (m/s²) ;
• $ H $ : charge hydraulique à l'amont (m) ;
• $ m $ : coefficient dépendant de la forme de l'étranglement ;
• $ S $ : section de l'orifice (m²).

Les étranglement peuvent être utilisés comme limiteur de débit ou pour mesurer celui-ci du fait de la relation entre la charge et le débit.

Voir également : Orifice, Ajutage.
