Courbe de tarage (HU)
Traduction anglaise : Gauging curve
Dernière mise à jour : 26/10/2023
Ce terme est utilisé de manière spécifique en hydrométrie des cours d'eau pour désigner la courbe d'étalonnage particulière qui relie le débit $ Q $ à la hauteur d'eau $ h $ dans une section donnée :
Établissement des courbes de tarage

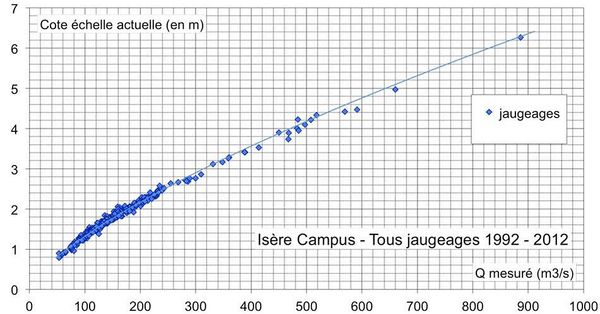

Les courbes de tarage sont établies à partir de mesures de vitesses faites sur une section de contrôle (opération de dite de jaugeage). L'intérêt d'une courbe de tarage est de permettre, par simple lecture d'un niveau d'eau sur une échelle limnimétrique, d'estimer le débit d'un cours d'eau à un instant donné (figure 1).
Prise en compte des incertitudes
Du fait de la grande incertitude des mesures, en particulier pour les valeurs les plus fortes des débits (B.09 - Incertitudes de la courbe de tarage), les méthodes les plus récentes prennent en compte ces incertitudes dans la construction de la courbe (notion de courbe "la plus probable"). Elles tiennent également compte des caractéristiques physiques du cours d’eau (points de contrôle hydraulique, pente, rugosité, etc.) et des conséquences hydrauliques que l'on peut en tirer sur la relation hauteur-débit à la station de mesure (ZABR, 2023).

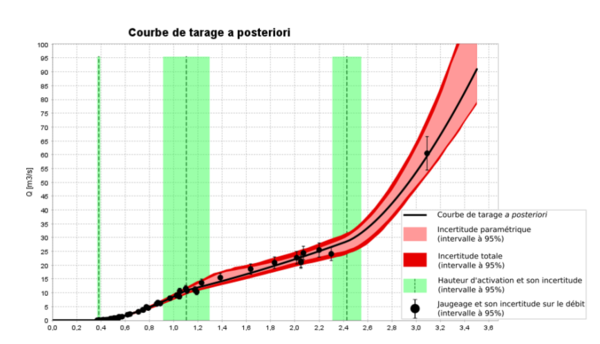

Finalement elles permettent de construire la courbe de tarage hauteur-débit la plus probable et son enveloppe d’incertitude (figure 2).
Extrapolation des courbes de tarage
La difficulté principale est que l'on s'intéresse souvent aux débits de crue, rares par définition, donc difficiles à jauger. On est donc souvent amené à extrapoler la courbe pour des hauteurs d'eau supérieures à celles pour lesquelles on a pu faire des jaugeages. Cette opération est délicate car elle nécessite à la fois d'extrapoler la section mouillée dans le lit majeur et le champ de vitesse. L'utilisation d'un SIG peut alors être très utile (Courbe de tarage : extrapolation par modélisation 1D et cartographie par couplage SIG).
Pour en savoir plus :
- Courbe de tarage : extrapolation par modélisation 1D et cartographie par couplage SIG
- B.09 - Incertitudes de la courbe de tarage
- ZABR (2023) : BaRatin : une méthode pour estimer les courbes de tarage hauteur-débit et leurs incertitudes ; Fiche outil ZABR ; 4p. ; disponible sur https://www.zabr.assograie.org
