CAPPI (HU)

Dernière mise à jour : 22/07/2025

Sigle pour Constant Altitude Plan Position Indicator qui correspond, pour un radar, à une coupe horizontale des valeurs de réflectivité à une altitude donnée. La meilleure traduction française est "indicateur panoramique à altitude constante" ou "vue panoramique à altitude constante" (voir Radar météorologique (HU)).

Les radars météorologiques sondent l'espace avec un certain angle de site. L'altitude à laquelle le faisceau du radar permet une mesure, de même que le volume sondé, augmente donc avec la distance à l'appareil (figure 1). L'information fournie par un seul tour d'antenne à site constant (que l'on appelle un PPI) est donc très difficile à interpréter en termes d'intensités de pluie au sol.

En effectuant plusieurs tours d'antenne avec des angles de site croissants, il devient possible de construire une image du phénomène étudié à une ou plusieurs altitudes constantes (figure 1).

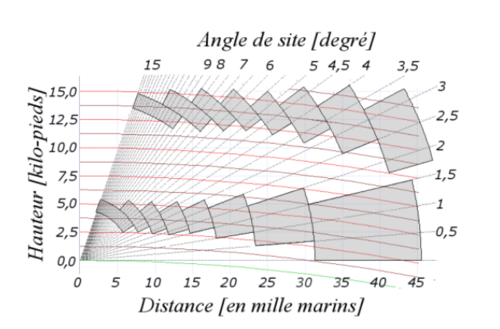

Figure 1 : Un CAPPI (vue panoramique à altitude constante) est une coupe horizontale des données en trois dimensions de l’espace sondé par le radar après plusieurs balayages à sites croissants ; la construction d'un CAPPI à une altitude donnée utilise donc les données à des angles de site différents selon la distance ; cette coupe peut également être une moyenne des informations sur plusieurs angles (les boîtes grises) ; Source : Wolff et Vaillant, 2011

En hydrométéorologie, une vue panoramique à altitude constante (CAPPI) contient donc potentiellement l'information sur les précipitations sur une surface importante et à une altitude donnée (figure 2) et il est plus facile d'en déduire les hauteurs de pluie au sol.

Figure 2 : Exemple de vue panoramique à une altitude de 1000 mètres ; Source : https://catalogue.ec.gc.ca/geonetwork/srv/api/records/aae10768-0c0c-4670-807e-8e893680887e

Bibliographie :

• Wolff, C. et Vaillant, P. (2011) : Radartutorial ; Chapitre 2A : Radar météorologique ; 27p. disponible sur https://www.radartutorial.eu/druck/Chapitre2A.pdf
