Déversoir d'orage frontal à seuil bas (HU)

De Wikigeotech

Traduction anglaise : Frontal weir overflow

Dernière mise à jour : 25/6/2020

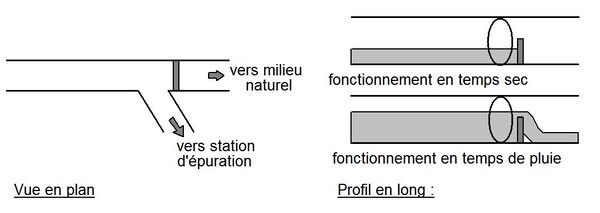

Déversoir d’orage constitué par un seuil installé en travers de la conduite d’arrivée et limitant l’accès à la branche déversante. Le départ vers la station d’épuration se fait souvent latéralement juste avant le seuil par une conduite de plus petite dimension.


Exemples de déversoir frontal à seuil bas.


Fonctionnement hydraulique

Le calcul du débit déversé pour un tel déversoir s'effectue simplement par une relation de la forme :


$ Q=m.L.H_0.\sqrt{2.g.H_0} $

avec :

  • $ Q $ : débit déversé ($ m^3/s $) ;
  • $ m $ : coefficient de débit ;
  • $ L $ : longueur du seuil ($ m $) ;
  • $ H_0 $ : hauteur de charge à l'amont ($ m $) ;
  • $ g $ : accélération de la pesanteur ($ m/s^2 $).

La seule difficulté dans l'application de cette formule pour les seuils frontaux réside dans la détermination des valeurs à attribuer à m et à $ H_0 $. On trouvera à l'article Seuil un large panorama des connaissances actuelles.
